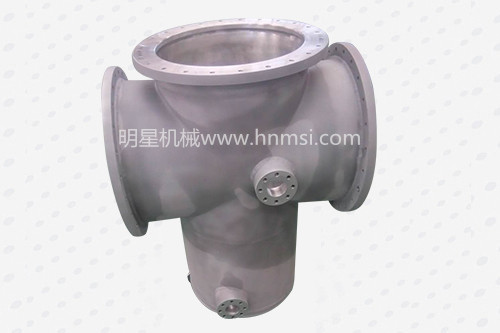

GIS焊接壳体成型

发布：hnmsi!@#$# 浏览：4078次

GIS焊接売体成型主要包括売体的卷制成型和开孔翻辺。

焊接売体筒体材料下料后的几何尺寸和表面质量要求向满足工艺要求。坡口几何尺寸应符合设计及工艺文件。坡口表面质量,纵、环焊缝对口错边量,纵、环焊缝形成的棱角度,筒体直线度允差按照GB150、JB/T4734标准执行。

焊接売体开孔、特別是大开孔,通常采用翻辺结构,即有利于改善应力分布, 減少开孔处的向力集中,又減少了焊接売体上的几何不连续,优化了开关设备的工作环境.若开孔翻边工艺不当, 易产生裂纹、划伤、凹痕等影响强度和使用安全的表面缺陷,还造成壁厚減薄、翻边高度不够等.因此开孔翻边后必,需进行检查,“翻边后表面不得有裂纹、划伤、凹痕等缺陷”,“翻边后壁厚減薄量、翻边高度应符合设计及工艺文件要求。”
GIS焊接売体端部焊接有设备法兰, 并且绝大多数情况下以部件形式出厂,再由成套要装单位将多个焊接壳体连接并安装开关设备和控制设备。因此,为了保证焊接売体间的连接质量,简体与端部法兰焊接后,必须“检査简体与法兰的垂直度,除图样另有规定外,垂直度不大于筒体长度的0.5% ”而GB150、 JB/T4734 标准对此均来作出明确规定。
